Ремонт концевых участков теплообменных трубок при помощи металлических трубных вставок (Щитов)
Эрозия/коррозия концевых участков трубок – наиболее распространённая причина повреждений теплообменных аппаратов, включающая в себя такие проблемы как эрозия впускных отверстий, коррозионное растрескивание, щелевая коррозия и повреждения внешних диаметров трубок.

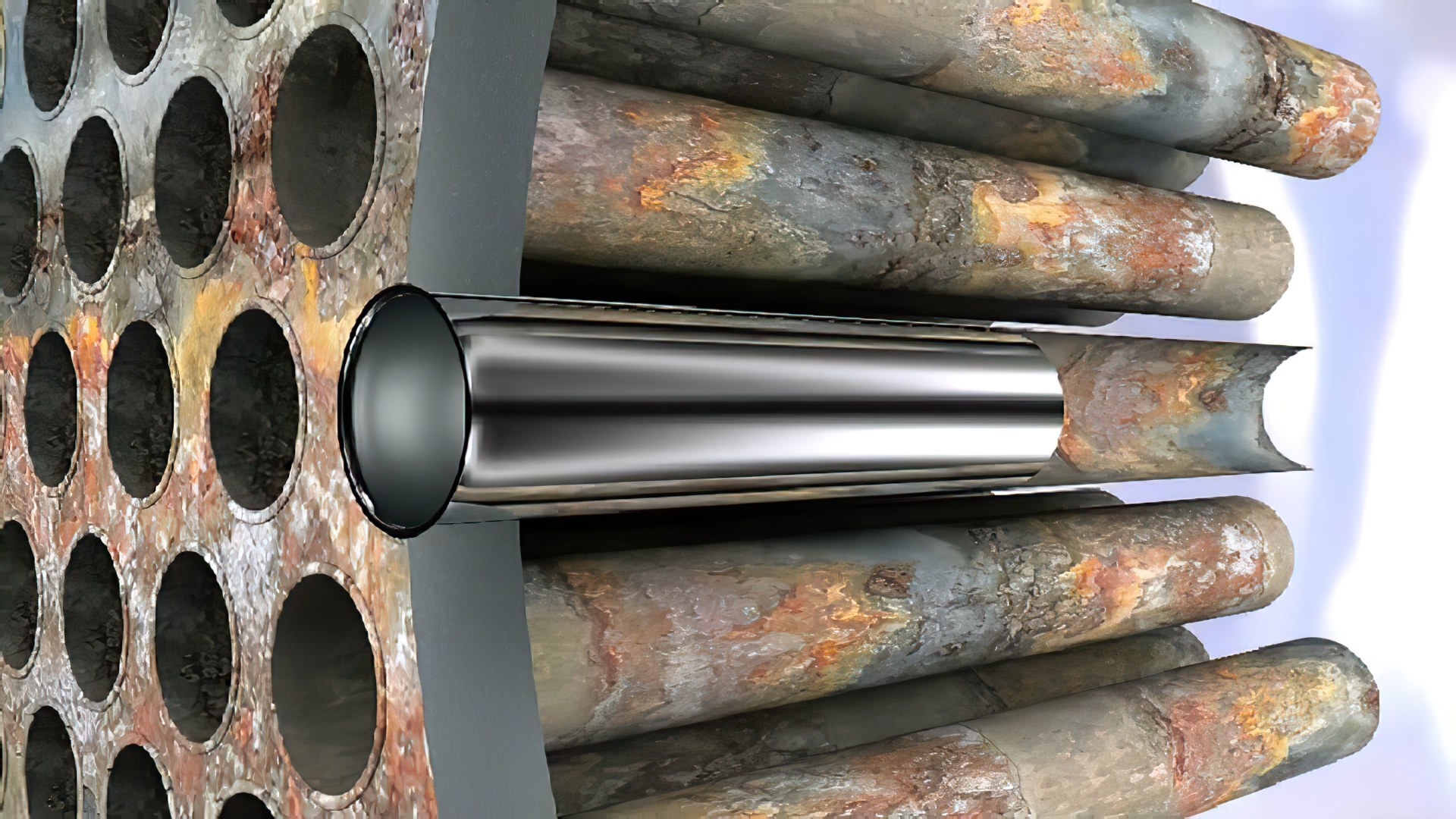

Для превентивной защиты и ремонта концевых участков труб используются тонкостенные металлические трубные вставки, называемые Щитами, которые могут иметь длину от 100 мм до 4000 мм. Щиты устанавливаются в концевые участки трубок с использованием механического расширения, полностью перекрывая наиболее повреждаемые участки теплообменных трубок.
Щиты, при этом, не только защищают исправные трубы от возможных повреждений, но и восстанавливают значительную часть заглушенных ранее трубок, возвращая их в активную эксплуатацию.
Правильный выбор материала Щитов крайне важен. Обычно, он основывается на степени совместимости сплава и исходного материала труб. Это повышает уровень сопротивления к эрозии/коррозии, а также учитывает гальваническую совместимость.
Материалы, используемые для изготовления Щитов
- Медно-никелевые сплавы (90/10, и 70/30);
- Нержавеющие стали (аустенитные, ферритные, дуплексные)
- Сплавы на основе никеля (C-276, С-400, С-600, Ni 200, и т. д.)
- Жаропрочные стали и сплавы (310S, 316H и т.д.)
Технология восстановления концевых участков трубок с помощью Щитов, не является «временным ремонтом», так как обеспечивает практически полное восстановление работоспособности теплообменников. А в некоторых случаях, позволяет продлевать срок их службы более чем на двадцать лет...
Все большую популярность в мире приобретает услуга по установке Щитов в новые теплообменники. Это позволяет значительно увеличить срок службы теплообменников при относительно низкой стоимости этой услуги.
