Работы по модернизации и ремонту теплообменных аппаратов в различных отраслях промышленности

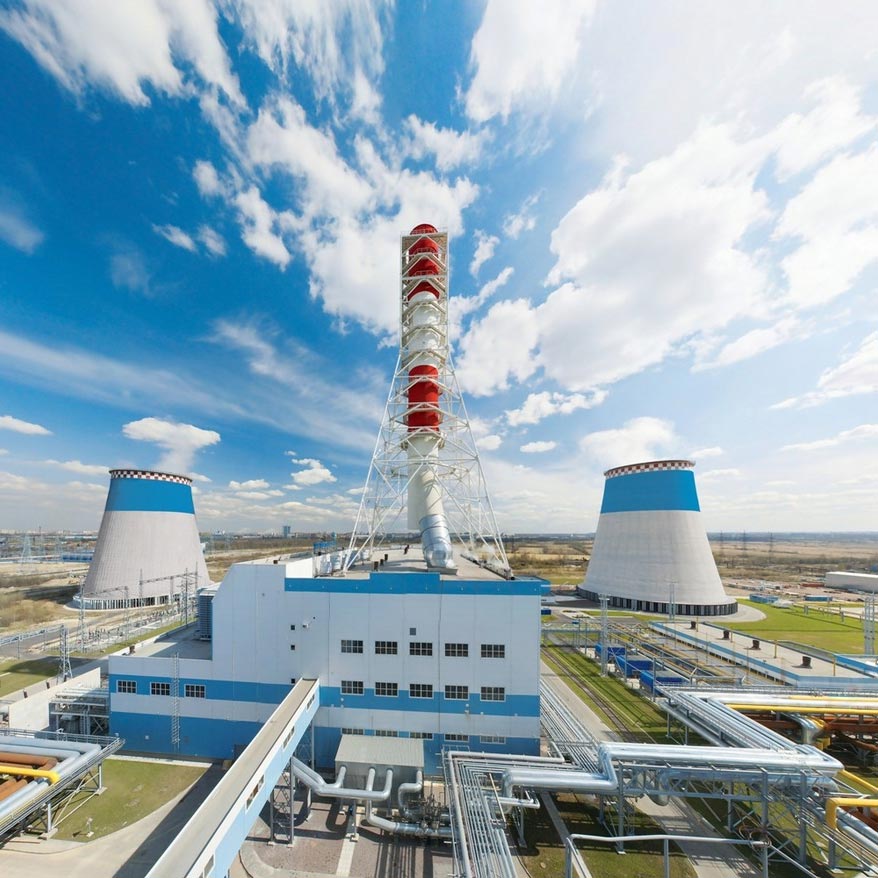

Модернизация и ремонт главных конденсаторов пара на энергетических предприятиях

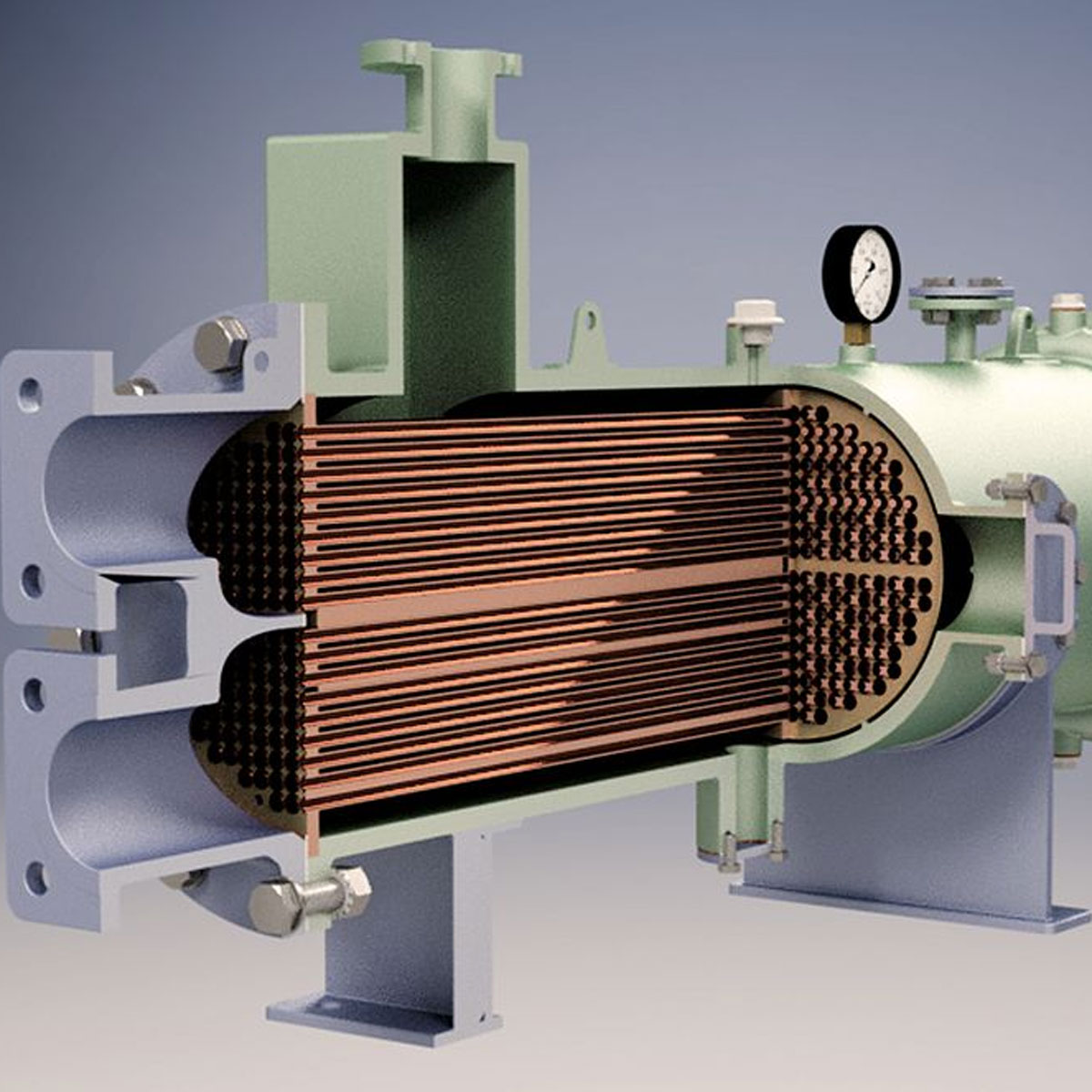

Одна из наиболее распространенных проблем конденсационных установок пара турбогенераторов – это выход из строя теплообменных трубок. С ростом наработки конденсационной установки, количество и частота выхода из строя трубок растут.
Это приводит к снижению эффективности конденсации отработанного пара и понижает КПД всей установки.
Количество остановок, связанных с устранением утечек, непрерывно увеличивается, снижая эксплуатационную отдачу установки и повышая расход конденсатной воды на пополнение систем.
Это приводит к снижению эффективности конденсации отработанного пара и понижает КПД всей установки.
Количество остановок, связанных с устранением утечек, непрерывно увеличивается, снижая эксплуатационную отдачу установки и повышая расход конденсатной воды на пополнение систем.
Рано или поздно перед эксплуатационной службой встает вопрос о ремонте конденсатора или о его замене.
В этой ситуации, как альтернатива, может быть рассмотрен вариант восстановления заглушенных ранее трубок и защита исправных при помощи металлических трубных вставок. Как правило, стоимость восстановления теплообменных трубок при помощи трубных вставок в 5-10 раз ниже стоимости замены всего трубного пакета. Более того, на «стар ых» установках, работы по замене трубного пакета приводят к значительному числу сопутствующих и дорогостоящих работ.
Срок выполнения работ по установке трубных вставок несравнимо меньше требуемого времени на замену трубного пакета.
В этой ситуации, как альтернатива, может быть рассмотрен вариант восстановления заглушенных ранее трубок и защита исправных при помощи металлических трубных вставок. Как правило, стоимость восстановления теплообменных трубок при помощи трубных вставок в 5-10 раз ниже стоимости замены всего трубного пакета. Более того, на «стар ых» установках, работы по замене трубного пакета приводят к значительному числу сопутствующих и дорогостоящих работ.
Срок выполнения работ по установке трубных вставок несравнимо меньше требуемого времени на замену трубного пакета.
Для определения технического состояния конденсаторов и подогревателей «НОРДВЕГ» предлагает выполнение инспекции конденсационной установки.
Типовой осмотр включает в себя:
- Визуальный осмотр металлоконструкций водяных камер и трубных досок
- Визуальный осмотр крайних рядов теплообменных трубок и промежуточных решеток со стороны межтрубного пространства
- Замер специализированным инструментом внутренних диаметров теплообменных трубок в районе концевых участков на глубину до 1000 мм
- Осмотр при помощи видео-эндоскопа внутренней поверхности теплообменных трубок (до 12 метров)
- Замеры толщин металлоконструкций (при необходимости
- Лабораторный анализ материала демонтированных образцов трубок (при необходимости)
По результатам выполненной инспекции готовится технический отчет с результатами и рекомендациями.

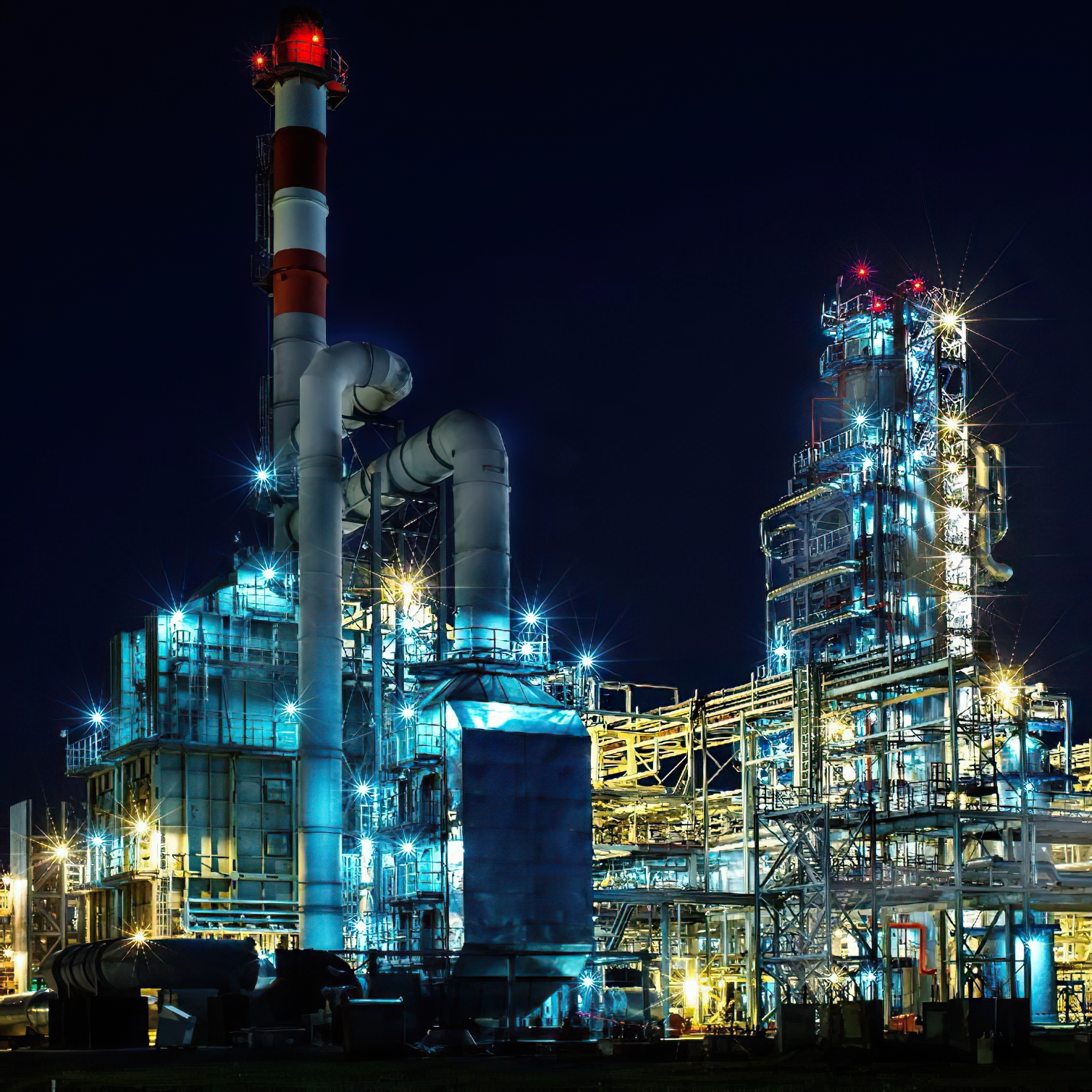

Модернизация и ремонт аппаратов воздушного охлаждения на нефтеперерабатывающих предприятиях
Аппараты воздушного охлаждения (АВО) с оребренными трубками, один из видов теплообменного оборудования, встречающегося на нефтеперерабатывающих предприятиях. Учитывая конструктивные особенности АВО, ремонт их теплообменных трубок являются крайне сложной задачей и в некоторых случаях невозможен.
В этой ситуации установка с помощью гидравлического расширения внутрь поврежденных труб металлических трубных вставок (дублеров) может стать единственно возможной альтернативой дорогостоящей замене трубного пакета АВО.
Большим преимуществом тонкостенных трубных вставок является возможность их локальной установки в наиболее повреждаемые участки трубок (например, на входах), тем самым защищая на длительный срок эти участки от эрозионного воздействия агрессивных высокотемпературных сред.
За счет использования для производства трубных вставок, сверхпрочных и коррозионностойких сплавов, значительно превышающих по свойствам оригинальный материал трубок, при ремонте достигается многократное увеличение ресурса трубного пакета АВО. Особенно это актуально, для расположенных на возвышенностях и труднодоступных АВО, так как цена замены их трубных пакетов с учетом сопутствующих работ крайне высока.
Все большую популярность в мире приобретает услуга по установке трубных вставок в новые аппараты воздушного охлаждения, предназначенные для работы в тяжелых условиях. За счет использования специально подобранных материалов, значительно увеличивается срок службы этих АВО при относительно низкой стоимости этой услуги.
